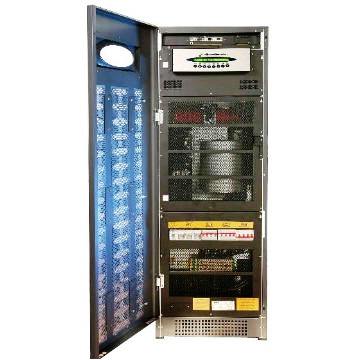

SENTRY MULTISTANDARD 60 - 80kVA Online geöffnete SENTRY MULTISTANDARD 60 - 80kVA Online Display-SENTRY MULTISTANDARD 60 - 80kVA Online

SENTRY MULTISTANDARD 60 - 80kVA Online

EIGENSCHAFTEN

• Eingangsleistungsfaktor bis zu 0,99
• Eingangsstromverzerrung : THD <4% mit Aktivfilter
• Batterie Management
• Ausgangsleistungsfaktor von 0,8 kapazitiv bis 0,8 induktiv ohne Verringerung der Wirkleistung
• Hohe Kurzschlussfestigkeit (3mal Nennstrom)
• Rückspeiseschutz
• Parallelschaltung bis zu 8 Einheiten
• Frequenzkonverter 50/60Hz am Bedienfeld einstellbar
• Überlastverhalten (kVA) 110% 5 St, 125% 10Min., 150% 1Min.
• Zusätzliches Batterieladeteil für kürzere Wiederaufladezeit der Batterien
• Statischer und manueller Wartungsbypass
• Vier Betriebsarten wählbar
• Kommunikation: Watch&Save 3000 Software für Überwachung und kontrolliertes Herunterfahren der angeschlossenen Systeme, SNMP, JBus/ModBus, Pofibus.

ANWENDUNGEN

Server, Local Area Networks (LAN), Rechenzentren, Industrieanlagen, Registerkasse, Noteinrichtungen (Leuchten/Sirenen), elektromedizinische Geräte

Qualitätsstromversorgung

ONLINE Doppelumwandlungs- Technologie (VFI) mit Filtern zum eliminieren atmosphärischer Störungen garantiert gefilterte, stabilisierte und zuverlässige Spannung, die frei von Störungen (Überspannungen, Frequenzschwankungen, Spannungseinbrüche) aus dem Netz ist.

Niedriger Oberwellenanteil im Eingang

Sentry Multistandard kann auch mit einem eingebautem Aktivfilter geliefert werden, der so ausgelegt ist, das der THDI Pegel auf < 4% begrenzt und der Leistungsfaktor im Eingang auf 0,99 erhöht wird.

Niedriger Verbrauch

Außer in Online-Betrieb kann Sentry Multistandard auch in folgenden Betriebsarten arbeiten: • Die USV benutz Line Interactive Technologie: die Verbraucher werden vom Netz versorgt. Der Energie- verbrauch ist reduziert, was den Wirkungsgrad erhöht (98%).
• Smart Active Mode: Die USV wählt automatisch die Betriebsart Online oder Line Interactive entsprechend der Versorgungsqualität vom Netz, indem sie die Anzahl, Häufigkeit und Art der Störungen am Netzeingang überwacht.
• Stand-by-off. Wenn die Netzspannung ansteht, versorgt nicht die USV die Verbraucher und ihr Stromverbrauch ist praktisch Null. Nur wenn das Netz außerhalb der vordefinierten Toleranzen liegt, übernimmt der Inverter innerhalb von ca. 200 msek. die Versorgung und benutzt die Energie aus den Batterien. Diese Betriebsart eignet sich für Notbeleuchtung (CPSS - Central Power Supply System) nach der Norm EN 50171. Die Betriebsarten können entsprechend den Anforderungen des Anwenders und der Art der zu versorgenden Verbraucher programmiert werden.

Hohe Zuverlässigkeit

Digitale Steuerung von Geräten erhöht deren Zuverlässigkeit erheblich, da die geringere Zahl von elektronischen Komponenten Defekte weniger wahrscheinlich macht. Das Parallelschalten von bis zu acht USVs erhöht die Zuverlässigkeit des Gesamtsystems exponentiell. Das parallelgeschaltete System hat drei Stufen von Redundanz: falls beide redundanten Kabel ausfallen, wird nur das betreffende Modul von der Ausgangsschiene getrennt, während die anderen Module weiterhin die Verbraucher versorgen.

Erweiterbarkeit

Bis zu acht Einheiten können zum Zweck redundanter Versorgung parallel- geschaltet werden. Das einzelne Modul oder das System können jederzeit entsprechend der Leistungsanforderung ohne Gefährdung der Erstinvestition erweitert werden. Wegen der besonderen Funktion zur Erweiterung während des Betriebs können die Erweiterungsmodule zugeschaltet werden, während die anderen regulär die Verbraucher versorgen. Die neue USV geht online und richtet sich automatisch ein.

Betriebsflexibilität

Die Serie Sentry Multistandard arbeitet nach der Online Doppelumwandlungs- Technologie, die auch im Line Interactive Modus (Economy Mode) arbeiten kann. Mit der Smart Active Funktion kann sie die beiden Architekturen selbständig verwalten.
Die Stand-By-Off Funktion kann benutzt werden, um die USV als Reserveeinheit einzusetzen, die zur Versorgung von Notbeleuchtungen dient.
Sentry Multistandard kann auch als Frequenzumsetzer benutzt werden.

Maximale Batterievorsorge

Hitze ist die größte Gefahr für Batterien. Aus diesem Grund überwacht Sentry Multistandard die Batterietemperatur und stellt die Ladespannung entsprechend ein.
In bestimmten Intervallen wird die Effizienz der Batterien getestet. Die Batterien werden bei Mikrounterbrechungen (40 msek) nicht aktiviert, da der nötige Strom von den Kondensatorbänken genommen wird (BATTERY SAVING). Diese Methode verlängert die Lebensdauer der Batterien Sentry Multistandard hat auch eine Funktion zum Schutz vor Tiefentladung der Batterien.

Maximale Sicherheit für die Mitarbeiter

Die USV hat eine Sicherung gegen Rückeinspeisung (back feed protection), das jeglichen Rückfluss von der USV ins Netz verhindert und so die Wartungstechniker schützt.

Fortgeschrittene Kommunikation

Die AROS ''Watch&Save'' Software wird standardmäßig mitgeliefert. Diese zeigt die wichtigsten Informationen wie Ein- und Ausgangsspannung, die angeschlossene Last und die verbleibende Überbrückungszeit als Balkendiagramm an. Die Software kann selbst im Fehlerfall diese Informationen liefern, um die Fehlerdiagnose zu unterstützen. Die Watch & Save Software kann zum automatischen Abschalten aller offenen Systeme im Fall eines längeren Stromausfalls benutzt werden. Die USV enthält die folgenden Hardware-Schnittstellen:
• serielle RS232 Schnittstelle,
• potentialfreie Kontakte,
• EPO (Emergency Power Off) Kontakt zum Abschalten der USV von einem Fernnotschalter.

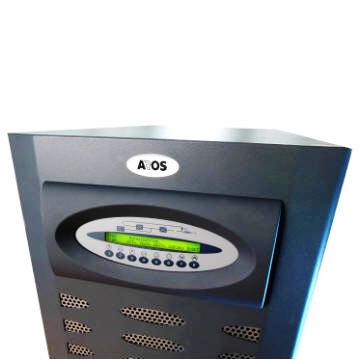

Display

Über die Anzeige und Bedieneinheit kann die USV leicht bedient werden. Sie ermöglicht Zugriff auf die wichtigsten Parameter: Status und Alarme, Steuerbefehle, Eingangs-, Ausgangs- und Batteriemessungen (Strom, Spannung, Frequenz und Temperatur) und die Einstellungen. Das Sentry Multistandard Diagnosesystem kann bis zu 128 Alarme oder Meldungen enthalten, die eine genaue und detaillierte Identifizierung jedes Ereignisses erlauben.

Geringer Oberwellenanteil im Eingang

Die Leistungsfaktor-Korrektur (Power Faktor Correction - PFC) ist Standard bei all diesen Modellen und garantiert einen Eingangs-Leistungsfaktors > 0,95 im gesamten Leistungsbereich, somit verringern sich Installationen und Betriebskosten. Ideal bei der Zusammenarbeit mit Generatoren und empfindlichen Verbrauchern. Sentry Multistandard kann optional mit einem integrierten Aktivfilter geliefert werden, der so ausgelegt ist, dass er den THDi Wert auf < 4% begrenzt und den Leistungsfaktor im Eingang auf 0,99 erhöht.

Andere Vorteile

• Fortschrittliche Technologie: der Aktivfilter basiert auf IGBT Technologien gesteuert von einem Digital Signal Prozessor (DSP). Der DSP überwacht und steuert den von der USV aufgenommenen Eingangsstrom unmittelbar, um Oberwellen zu eliminieren und den THDi < 4% zu begrenzen.
