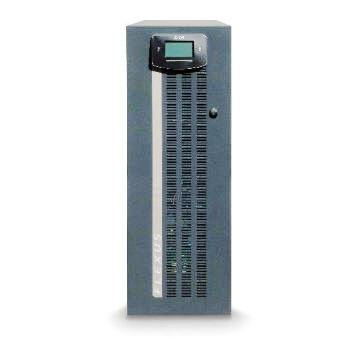

FLEXUS FTH 10 - 20kVA Online





EIGENSCHAFTEN

• Ausgangs-Leistungsfaktor 0,9
• Eingangs-Stromverzerrung <3%
• Eingangs-Leistungsfaktor 0.99
• Wirkungsgrad bis zu 96.5 % bei

On-line Betrieb, vom TÜV getestet
• Batterie Schutzsystem
• Power walk-in
• Parallelschaltung bis zu 6 Einheiten
• Verschiedene Multiple Betriebsarten: On-line, Eco, Smart Mode, Eco Mode
• Modalität Frequenzumwandler
• Hoher Überlast (PF 0.8: 115% unbegrenzt, 125 % für 10”, 150% für 1’, 168% für 5”)
• Gleichrichter in IGBT-Ausführung



ANWENDUNGEN

Local Area Networks (LAN), Servers, Daten Zentren, Kassensysteme, Telekommunikationseinrichtung en, E-Business, Industrie-SPS, Elektrische Medizingeräte, Notstromversorgung (Notlicht und Alarmeinrichtungen)

Hohe Zuverlässigkeit

Die Serie Flexus ist ideal für den Schutz von Informatiksystemen, Telekommunikationssystemen, Netzwerken und für allgemein kritische Systeme. Auch bei schlechter Qualität der Stromversorgung schützt sie die Verbraucher, gewährt einen unterbrechungsfreien Betrieb und minimiert dadurch die Kosten. Die Serie Flexus FT ist erhältlich in den Modellversionen 10, 12, 15, 20, 30 und 40 kVA mit dreiphasigen Eingang und dreiphasigen Ausgang,On Line Technologie mit doppelter Umwandlung gemäß Klassifizierung VFISS-111, entsprechend der Norm IEC EN 62040-3.
Die Entwicklung und Fertigung der Flexus erfolgt mit Technologien und Komponenten die auf dem neuesten Stand der Technik sind, um maximalen Schutz der angeschlossenen Verbraucher, minimale Netzrückwirkung und größtmögliche Energieersparnis zu garantieren.
Die hohe Flexibilität ermöglicht eine volle Kompatibilität sowohl mit einer Dreiphasen- als auch Einphasen- Stromversorgung. Dabei werden gleichzeitig alle kritischen Zustände beseitigt, die mit dem Anschluss der USV an die Anlage verbunden sind.



Zero impact source

Dank der eingesetzten Technologie bietet sich die Flexus überall dort für die Installation an, wo das Versorgungsnetz in seine Leistung begrenzt ist, oder wo ein Stromaggregat zur Versorgung eingesetzt werden soll. Die von den angeschlossenen Lasten erzeugten Oberwellen führen nicht zur Belastung des Netzes, unabhängig davon, ob es sich um ein Stromnetz oder ein Stromaggregat handelt, da sie durch die Flexus kompensiert werden: • Niedrige Verzerrung des Eingangsstroms unter 3%.
• Eingangs-Leistungsfaktor 0,99.
• Die Funktion „Power walk-in“ garantiert ein progressives Anlaufen des Gleichrichters.



Battery care system

Die Behandlung der Batterie ist von grundlegender Bedeutung, um einen Betrieb der USV im Notfall sicherzustellen. Das Batterie Schutzsystem BSS besteht aus einer Reihe von Funktionen und Leistungen, die dazu dienen, die Leistungsfähigkeit der Batterie zu erhalten und die Betriebsdauer zu verlängern.
Batterieladung: die Flexus ist für einen Betrieb mit wartungsfreien verschlossenen Bleibatterien (VRLA), AGM und GEL, mit wartungsarmen geschlossenen Batterien und mit Nickel Cadmium Batterien geeignet. Abhängig vom Batterietyp stehen unterschiedliche Lademethoden zur Verfügung:
• Einstufige Ladung: Wird normalerweise für die Batterien vom Typ VRLA AGM verwendet, die am gebräuchlichsten sind.
• Batterieladung mit zwei Spannungsstufen gemäß Eigenschaft IU.
• Abschaltsystem der Batterieladung: Dient dazu den Verbrauch des Elektrolyts zu verringern und die Lebensdauer der Batterien VRLA noch weiter zu verlängern. Anpassung der Ladespannung an die Temperatur, um ein Überladen und Überhitzen der Batterie zu vermeiden.
Batterietest, um einen Leistungsabfall, oder eventuelle Störungen an den Batterien, frühzeitig zu erkennen.
Schutz vor Tiefentladung: bei einer lang andauernden (langsamen) Entladung wird die Entladeschlussspannung angehoben (wie von den Batterieherstellern vorgeschrieben), um eine Schädigung der Batterien zu vermeiden.
Geringer Ripple-Strom: eine geringe Restwelligkeit des Ladestroms ist eine der wichtigsten Voraussetzungen, um die Zuverlässigkeit und Lebensdauer der Batterie zu erhalten. Die Flexus verringert diese Werte mit einem Hochfrequenz- Batterielader auf ein zu vernachlässigendes Niveau. Dies verlängert die Lebensdauer und erhält längerfristig die Leistung der Batterie.
Großer Eingangsspannungsbereich: Der Gleichrichter wurde für einen großen Eingangsspannungsbereich ausgelegt (bis zu - 40% mit halber Last), wodurch sich der Zugriff auf die Batterie reduziert und die Batterie-Lebensdauer verlängert.



Niedrige Betriebskosten

Durch die Verwendung von leistungsstarken Komponenten und Fortschrittlichen Technologien erreicht die Flexus eine außergewöhnlich hohes Leistungsniveau und hohe Effektivität, insbesondere in Bezug auf Grundabmessungen und Volumen:
• Geringsten Grundabmessungen in dieser Leistungsklasse. Nur 0,26m2 benötigt die Flexus 20kVA inkl. Batterien.
• Der hohe Wirkungsgrad von bis zu 94% ermöglicht eine jährliche Reduzierung der Verlustleistung um 35%, bezogen auf vergleichbare am Mark erhältliche Geräte, die im Durchschnitt einen Wirkungsgrad von 91% haben. Der ausgezeichnete Wirkungsgrad ermöglicht eine Amortisierung der Anfangsinvestition in weniger als 4 Betriebsjahren.
• Ein Ausgangsleistungsfaktor von 0,9 bietet bis zu 15% mehr Leistung als eine herkömmliche USV-Anlage, und somit mehr Reserven.



Hoher Wirkungsgrad

Ein hoher Wirkungsgrad von bis zu 96,5% ermöglicht eine jährliche Einsparung von 50% bei der Verlustenergie im Vergleich zu einem ähnlichen auf dem Markt erhältlichen Produkt (Durchschnitts-Wirkungsgrad 92%). Der ausgezeichnete Wirkungsgrad-Wert ermöglicht eine Amortisierung der Anfangsinvestition in weniger als 3 Betriebsjahren.



Flexibilität

Die FLEXUS ist wegen ihrer Flexibilitätsund Konfigurations-Merkmale, des zur Verfügung stehenden Zubehörs sowie der Optionen und Leistungswerte für einen Einsatz in einem breiten Anwendungsspektrum geeignet.
• Geeignet für die Versorgung von kapazitiven Lasten, wie Blade Server, ohne Verringerung der Wirkleistung, von 0,9 kapazitiv bis 0,9 induktiv.
• Betriebsarten “On Line”, “Eco”, “Smart Active” und “Stand By Off”.
• Als Frequenzumwandler einsetzbar.
• Konfigurierbare “Power Share“ Anschlüsse zur Bewahrung der Autonomie der kritischsten Lasten oder nur zum Einschalten bei Netzausfall.
• Cold Start zum Einschalten der USV auch wenn die Stromversorgung nicht vorhanden ist.
• Anschlussmöglichkeit für Temperatursensor für externe Batterieschränke, zum Ausgleich der Ladespannung.
• Zusätzliche Batterielader für die Optimierung der Ladezeiten.
• Möglichkeit für doppelten Eingang des Versorgungsnetzes.
• Trenntransformator für die Änderung des Nullleiter-Betriebs, bei getrennten Quellen oder galvanischer Trennung zwischen Eingang und Ausgang.
• Batterieschränke mit unterschiedlichen Abmessungen und Leistungen, um längere Autonomiezeiten zu ermöglichen.
